堆焊工藝是一種通過(guò)用焊接方式，將具備一定力學(xué)能力的材料堆在母材焊接表面上的一種工藝方式。目的不是直接和母材焊接焊件，而是為了在焊件表面獲得具有耐磨、耐熱、耐腐蝕等特殊性能的熔敷金屬焊接表層，也是為了恢復(fù)或增加焊件的尺寸，堆焊在制造和修理中得到廣泛的應(yīng)用。

堆焊金屬的選擇要求
    堆焊的金屬首先應(yīng)滿足焊接母材的使用條件，其次考慮堆焊的金屬焊接力學(xué)能力要好，然后在采用適當(dāng)選擇適當(dāng)?shù)姆椒ā?/p>

    在常用焊接方法中，全氬堆焊工藝具備了熱輸入量小，變形量小。焊接后的膨脹系數(shù)小，焊縫成型美觀層間融合能力好等優(yōu)點(diǎn)，廣泛應(yīng)用在堆焊中，這個(gè)方法焊接中對(duì)溫度要求和壓道層次很?chē)?yán)格。現(xiàn)介紹一下堆焊工藝的要求。

碳鋼加不銹鋼堆焊

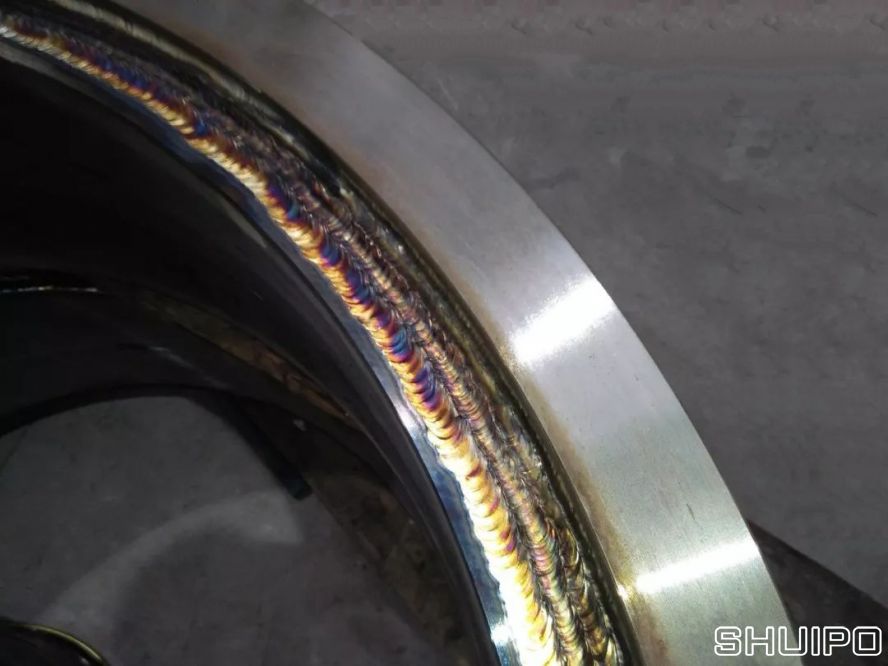

焊接實(shí)例： 壓力容器法蘭面水線密封盤(pán)。為了保證大型人孔法蘭面的耐腐蝕要求，碳鋼層面不能直接接觸到化工原料。選擇在碳鋼金屬上面堆焊一層不銹鋼作為接觸面，焊接后進(jìn)行加工。

焊材選用
    ER309MO材質(zhì)碳鋼Q345R  被堆焊金屬材質(zhì)S31603。堆焊厚度6mm高度。
    奧氏體加碳鋼這兩類(lèi)金屬在焊接時(shí)候，雖然309L焊絲可以直接使用。但是，由于應(yīng)用在2類(lèi)容器中含有高溫，腐蝕介質(zhì)中時(shí)候，要選擇高級(jí)一些的MO成份。

焊接電流
    焊接電流第一遍，135A；第二層160A；第三層150A。熱輸入量的大小關(guān)系著焊接母材的變形能力。嚴(yán)格控制電流的大小是焊接中的重要因素。

第一層焊接
    第一層焊接時(shí)候，要求速度快盡量融深金屬后，快速走動(dòng)。讓第一層的焊接厚度控制在3毫米以下。擺動(dòng)寬度要放小，完成一圈的焊接后在進(jìn)行第二圈焊接。  當(dāng)?shù)谝粚拥亩押附Y(jié)束時(shí)候。把溫度降下來(lái)再進(jìn)行第二層焊接。每一道之間要把焊縫壓道在第一道的二分之一位置。壓道控制不能太小，太小了容易造成層間出現(xiàn)過(guò)低。太大了會(huì)造成拉力過(guò)于集中裂紋缺陷。

第二層焊接
    第二層焊接時(shí)候，把電流稍微放大，讓第二層的金屬和第一層融合良好。焊接擺動(dòng)幅度可以適當(dāng)放大。第二層焊道之間可以減少壓道圈數(shù)。

第三層焊接
    第三層焊接時(shí)候，要把焊接的高度掌握好。6毫米的高度允許堆高到8毫米以上。高出的金屬能夠通過(guò)加工剩余量。高度小于6毫米則不能被車(chē)刀加工到。為了避免焊接花紋過(guò)大造成的加工不到位，第三層可以采用直拉手法，讓焊縫中間層道間融合緊密。

氣體流量使用12L
    氣體流量使用12L 。氬氣流量控制不能太小，這樣會(huì)造成氧化過(guò)大，焊接鐵水無(wú)法攤開(kāi)。氬氣流量過(guò)大又會(huì)造成焊縫氣體偏離產(chǎn)生瓢弧。氬氣純度建議選用高純氬氣，鎢極伸出長(zhǎng)度控制在6mm以下。

從外向里焊接
    焊接時(shí)候要從外向里焊接，讓產(chǎn)生的收縮力直接放到圓圈中來(lái)。有垂直的角焊縫位置時(shí)候，要先采用不加絲直接融焊。把夾角處的焊縫融化一次再進(jìn)行加絲焊接。
